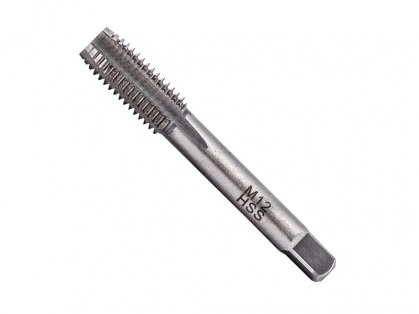

Macho Manual Aço Rápido HSS Métrico

<h3>Características</h3>
<p>Macho Manual Seriado em Aço Rápido (HSS)<br />Rosca Métrica Grossa (MA)<br />Norma DIN 352</p>
<p> </p>
<h4>Jogo com 3 peças:</h4>
<h5>(1) Macho para pré-corte (ponta com chanfro)</h5>
<p>Utilizado para dar início a criação da rosca<br />Chanfro com 9 fios rebaixados, desenvolvido para guiar o início da rosca<br />Identificação: um único anel em sua haste</p>
<p> </p>
<h5>(1) Macho para semi-acabamento</h5>
<p>Utilizado para aprofundar e alargar os fios de rosca<br />Chanfro com 5 fios rebaixados, desenvolvido para guiar na ampliação da rosca<br />Identificação: dois anéis em sua haste<br />Para a criação de furo cego, utilizar um macho cônico e posteriormente o intermediário</p>
<p> </p>
<h5>(1) Macho para acabamento</h5>
<p>Utilizado para remover o excesso de material e realizar o acabamento final da rosca<br />Chanfro com 3 fios rebaixados, desenvolvido para guiar o macho na etapa final de acabamento<br />Identificação: sem marcação (haste lisa)<br />Obs.: Chanfro: ângulo de rosca rebaixado</p>
<p> </p>
<h3>Aplicações</h3>
<p>Indicado para a criação de roscas em aço carbono, metais ferrosos e não ferrosos<br />Utilizado em conjunto com vira-macho (“desandador“)<br />Necessária a aplicação de fluído de corte durante o processo</p>
<p> </p>
<h3>Restrições</h3>
<p>Não deve ser utilizado em materiais brutos como concreto, pedra, etc</p>
<p> </p>
<table border=

Código Qtd. Embalagem Ø Diâmetro do Macho Comprimento (L1) Comprimento (L2) Passo de Rosca Ø Diâmetro da Broca mm mm mm mm mm 103413 3 3,0 40,0 11 0,50 2,50 100798 4,0 45,0 13 0,70 3,30 100513 5,0 50,0 16 0,80 4,20 103102 6,0 56,0 19 1,00 5,00 100511 8,0 63,0 22 1,25 6,80 100795 10,0 70,0 24 1,50 8,50 103114 12,0 75,0 28 1,75 10,20 104077 14,0 80,0 32 2,00 12,00 100490 16,0 80,0 32 2,00 14,00 107023 18,0 95,0 34 2,50 15,50 104079 20,0 95,0 34 2,50 17,50 " /> clique para ampliar

INFORMAÇÕES DO PRODUTO

O Macho Manual da Heavy Duty permite a criação de roscas internas em metais. O produto é fabricado em Aço Rápido e possui grande resistência.

Dados Técnicos

Fabricado em Aço Rápido (HSS)

Incrível durabilidade

Roscas bem acabadas

Info. Técnica - Macho Manual Métrico (pdf, 720.41 KB) Baixar

ONDE COMPRAR

Características

Macho Manual Seriado em Aço Rápido (HSS)
Rosca Métrica Grossa (MA)
Norma DIN 352

Jogo com 3 peças:

(1) Macho para pré-corte (ponta com chanfro)

Utilizado para dar início a criação da rosca
Chanfro com 9 fios rebaixados, desenvolvido para guiar o início da rosca
Identificação: um único anel em sua haste

(1) Macho para semi-acabamento

Utilizado para aprofundar e alargar os fios de rosca
Chanfro com 5 fios rebaixados, desenvolvido para guiar na ampliação da rosca
Identificação: dois anéis em sua haste
Para a criação de furo cego, utilizar um macho cônico e posteriormente o intermediário

(1) Macho para acabamento

Utilizado para remover o excesso de material e realizar o acabamento final da rosca
Chanfro com 3 fios rebaixados, desenvolvido para guiar o macho na etapa final de acabamento
Identificação: sem marcação (haste lisa)
Obs.: Chanfro: ângulo de rosca rebaixado

Aplicações

Indicado para a criação de roscas em aço carbono, metais ferrosos e não ferrosos
Utilizado em conjunto com vira-macho (“desandador“)
Necessária a aplicação de fluído de corte durante o processo

Restrições

Não deve ser utilizado em materiais brutos como concreto, pedra, etc

Código	Qtd. Embalagem	Ø Diâmetro do Macho	Comprimento (L1)	Comprimento (L2)	Passo de Rosca	Ø Diâmetro da Broca
Código	Qtd. Embalagem	mm	mm	mm	mm	mm
103413	3	3,0	40,0	11	0,50	2,50
100798		4,0	45,0	13	0,70	3,30
100513		5,0	50,0	16	0,80	4,20
103102		6,0	56,0	19	1,00	5,00
100511		8,0	63,0	22	1,25	6,80
100795		10,0	70,0	24	1,50	8,50
103114		12,0	75,0	28	1,75	10,20
104077		14,0	80,0	32	2,00	12,00
100490		16,0	80,0	32	2,00	14,00
107023		18,0	95,0	34	2,50	15,50
104079		20,0	95,0	34	2,50	17,50
